产品详情

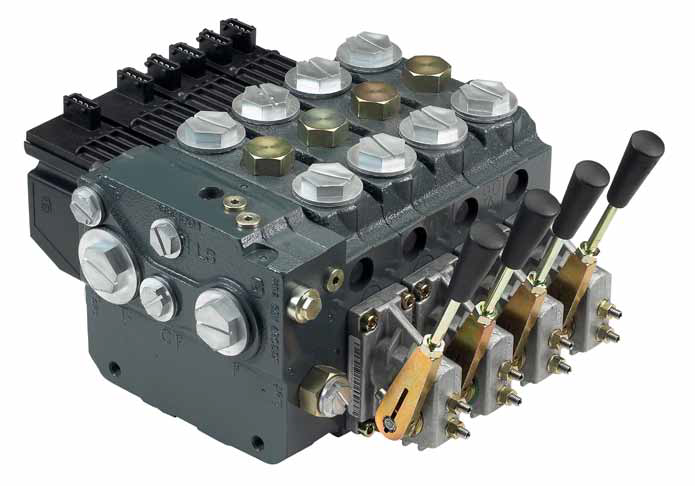

PVG 100 特性概述,负载独立的流量控制
• 流量分享(最大的可控性和安全性)
• 负载独立的流量控制实现精确控制以及高生产率
– 不论泵的流量是否充裕,各工作模块的流量与其负载压力无关。
– 不论泵的流量是否充裕,某一工作模块的流量与其它工作模块的负载压力无关。
• 负载敏感技术实现高效率、安全性,降低能量消耗,延长系统寿命
• 可配置为先进的电控、液压驱动、机械操作的比例负载敏感阀
• 开放式阀芯需要使用机械杠杆驱动
• 模块化设计实现广泛的组合
• 每个阀组可安装多达8个PVB100工作模块(每个工作联的最大流量为240L/min
[63.4gal/min])
• 可以灵活的与PVG32(带T0口)组合(每个阀组可组合安装多达20个工作模块)
• 优化回油流量特性,减小压力损失
• 重量轻
• 紧凑型设计和安装
• BSP和UNF连接螺纹
PVP - 泵侧模块
• 内置负载敏感溢流阀
• 系统压力可达350 bar (5075 psi)
• 全流量安全阀(仅在开芯)
• 先导油源切断(可选)• 蓄能器连接口
• 系统压力测压口
• 先导压力测压口
• 集成先导油源
• 版本:
– 开芯PVP,用于定量泵系统
– 闭芯PVP,用于变量泵系统
– 集成优先阀用于动态转向
PVB - 工作模块
• 为了减少内部泄漏,在A口和B口集成了液控单向阀。
• 集成压力补偿器
• 阀芯可互换
• 用于A/B口的单个或两个缓冲/补油阀
• 多种阀芯规格
